Proses Pengerjaan

A.    Diagram Topologi Jaringan IT Parking

       IT Parking adalah sebuah sistem parkir automatis yang dapat memudahkan pihak penyedia untuk melakukan pencatatan karcis dengan cepat dan lebih efisien sehingga memudahkan proses transaksi tiket.

       Dalam Sebuah IT Parking terdapat sebuah Server Utama sebagai Database untuk menimpan data kendaraan yang menggunakan area parkir dan sebuah Server backup untuk menggantikan Server Utama jika terjadi kerusakan dan melakukan monitoring Perangkat Manless dan BOMGate.

       Setiap pintu masuk terdapat sebuah Manless untuk mengeluarkan karcis dan memasukkan data karcis ke server, sebuah BOMGate untuk membatasi kendaraan yang masuk melalui pintu dan sebuah kamera CCTV untuk mengambil gambar plat mobil yang masuk.

       Sedangkan di setiap pos keluar terdapat satu buah computer untuk mencatat transaksi pembayaran karcis dan pengoprasian BOM Gate untuk membuka pagar pembatas untuk kendaraan yang sudah membayar dan sebuah kamera CCTV untuk mengambil gambar plat mobil yang keluar.

       Pada IT Parking di Bandar Udara Syamsudin Noor Terdapat Sebuah Ruang Server yang berisi dua Server yang terhubungkan dengan jaringan kabel menuju perangkat yang berada di lapangan, baik di pintu masuk maupun di pos keluar. Terdapat empat buah pos keluar yaitu , 3 untuk mobil dan 1 motor, sedangkan untuk pintu.

       Dengan banyaknya perangkat yang sama akan sulit bagi pegawai yang melakukan perbaikan untuk membedakan data pada perangkat satu dengan perangkat yang lain.

1.      Microsoft Visio 2013

a.    Memilih Tipe Diagram

       Buka Microsoft Visio Lalu Pilih Detailed Network Diagram - 3D, kemudian pilih satuan ukuran yaitu Metric units, lalu tekan Create

Gambar 3.3 (Memilih tipe diagram)

       Setelah Itu Pilih View, lalu pada bagian Show - tekan Grid untuk menampilkan garis bantu agar memudahkan dalam pembuatan diagram

Gambar 3.4 (mengaktifkan Grid)

       Pertama, pada Stencils pane pilih Network and Peripherals - 3D kemudian pilih gambar Server dan drag gambar server ke lembar kerja, jika benar maka akan terlihat seperti berikut



Gambar 3.5 (memasukkan gambar Server)

       Kemudian, pilih Network and Peripherals - 3D kemudian drag gambar Hub ke lembar kerja



                       Gambar 3.6 (memasukkan gambar HUB )

       Kemudian pilih object yang ingin di hubungkan, lalu pada Tab Home, tekan button Connection Point pada bagian Tools kemudian Sambil menekan tombol CTRL + Klik pada bagian gambar untuk menambahkan titik Connector.

Gambar 3.7 (menambahkan Connection Point)

        Kemudian pada bagian Tools klik Connector, lalu klik pada bagian titik Connector yang sudah di buat tadi dan drag ke titik Connector pada objek yang ingin di hubungkan

Gambar 3.8 (Menghubungkan dua objek dengan Connector)

       Jika sudah, klik Connector lalu - klik send to back pada arrange untuk menempatkan Connector ke belakang gambar

Gambar 3.9(menempatkan Connector ke belakang objek)

      karena dalam stencil tidak terdapat gambar objek HUB yang lebih kecil maka menggunakan object switch menggantika nya. kemudian pilih Network And Peripheral - 3D lalu drag Switch.

Gambar 3.10 (Memasukkan gambar Switch)

             Dalam pembuatannya IT Parking menggunakan dua jenis jalur kabel yaitu Jalur Utama dan Jalur Backup

       Untuk mengantisipasi kerusakan maka jalur antara HUB dengan Switch di buat Jalur backup agar data dari tiap Pos Karcis tetap dapat di kirim kan ke server tanpa harus di putus untuk perbaikan.


Gambar 3.11 (Jalur Kabel)

      Jadi untuk membedakan sambungan antara Switch dengan HUB Menggunakan yang Connector yang di buat berbeda dengan cara klik kanan pada konektor dan pilih Format Shape untuk mengatur Format bentuk objek

Gambar 3.12(Mengatur Format Connector)

       Klik LINE  untuk memilih bentuk Connector dan klik Dash type, lalu pilih no. 02 atau dash, kemudian Ganti Color menjadi warna biru

Gambar 3.13 (Mengatur Bentuk Connector)

       Jika pengaturan benar, maka bentuk Connector akan terlihat seperti di bawah ini

 Gambar 3.14 (Bentuk Connector yang di rubah Formatnya)

       Setelah itu, pilih Computers and Monitors - 3D lalu drag gambar PC ke lembar kerja dan hubungkan PC dengan Switch menggunakan Connector , jika sudah maka hasil akan terlihat sepertid di bawah ini.

Gambar 3.15(Menghubungkan PC dengan Switch)

       Karena dalam Stencils kadang tidak terdapat Shape yang butuhkan dalam diagram, kita dapat memasukkan gambar objek yang kita perlukan dalam pembuatan diagram kedalam lembar kerja dengan cara yang sama seperti program microsoft lainny dengan cara Klik Tab View - Picture, lalu cari gambar yang diinginkan

Gambar 3.16(Memasukkan gambar dengan menggunakan Tools Picture)

Jika sudah tekan open, maka gambar akan masuk ke dalam lembar kerja

Gambar 3.17(Gambar BOM Gate di dalam Lembar Kerja)

       gambar yang sudah di masukkan akan ditampilkan dalam ukuran sebenarnya, gambar tersebut dapat di ubah ukurannya sesuai kebutuhan.

       Jika ukuran gambar sudah di sesuaikan lalu masukkan gambar CCTV dengan cara yang sama seperti gambar BOMGate dan atur penempatan gambar BOMGate dan gambar CCTV agar dalam satu garis hirozontal dan hubungkan menggunakan dua Connector agar tidak bertabrakan

Gambar3.18 (Perangkat Pos Keluar)

       Untuk memudahkan pembuatan Diagram, Pembuatan semua Pos keluar menggunakan objek yang sama.Untuk memudahkan proses pen-Copy an  terlebih dahulu objek yang akan di copy di Group dengan cara Select objek - klik kanan- pilih Group - Group.

Gambar 3.19 (Group Tools Pos keluar)

Jika sudah maka buat tiga buah salinan Perangkat yang ada di pos keluar

Gambar 3.20 (Empat Pos Keluar)

       Selanjutnya membuat membuat denah perangkat yang ada di Pintu Masuk. Caranya sama dengan membuat Pos Keluar tetapi berbeda penyusunan perangkatnya yaitu dengan menyusun Switch, Manless, BOMGate dan CCTV secara horizontal dan menghubungkan masing-masing object menggunakan Connector.

Gambat 3.21 (Pintu Masuk)

        Kemudian, denah pintu masuk yang sudah di buat tadi kemudian di Group sama seperti denah Pos keluar yaitu dengan cara Select objek - klik kanan- pilih Group - Group.

Gambar 3.22 (Group Tools Pintu masuk)

   Setelah itu buat dua buah salinan perangkat yang ada di pintu masuk, jika sudah hasil keseluruhan akan terlihat seperti di bawah ini.


Gambar 3.23 (Denah perangkat pada Pintu masuk/Pos Keluar)

       Tambahkan Dua Buah Switch pada bagian atas Pintu masuk dan Pos Keluar untuk menghubungkan Perangkat pada Pintu masuk dan Pos Keluar dengan Server utama. Kemudian koneksikan Switch pada masing masing Pos/Pintu dengan dua buah Switch tadi seperti gambar di bawah ini.

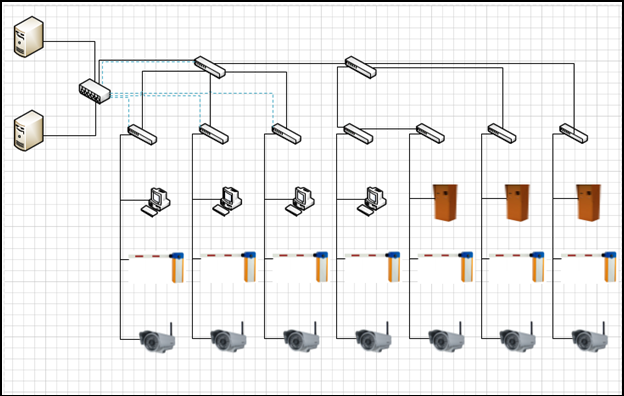

Gambar 3.24(Denah Perangkat Awal)

       Untuk memperjelas denah ini agar lebih mudah di pahami dapat ditambah teks berisi keterangan perangkat dengan menggunakan Tools berupa Text atau dengan Insert - Text Box - klik bagian pada lembar kerja atau dengan mengklik dua kali pada objek yang ingin diberi teks

Gambar 3.25 (Tools Text)

       Text Box dapat dapat di isi dengan informasi tentang perangkat seperti nama perangkat, IP Address, Kegunaan perangkat, dan informasi lainnya

Gambar 3.26 (Text Box)

       Berikut adalah denah Jaringan IT Parking Bandar Udara Syamsuddin Noor - Banjarmasin yang di buat berdasarkan data yang di peroleh di lapangan ditambahkan dengan detail mengenai perangkat terpasang di lapangan

Gambar 3.27 (Hasil Akhir Denah Jaringan IT Parking)

       Diagram yang sudah jadi dapat langsung di Print atau di Export menjadi file PDF

       File dapat di print dengan menkan CTRL + P atau dapat di lakukan dengan klik File - klik Print - pilih Printer - kemudian klik Print

Gambar 3.28 (Print Lembar Kerja )

       Atau di Export menjadi PDF dengan cara klik File - klik Export - klik Create PDF/XPS

Gambar 3.29 (Export Dokumen)

       dokumen dapat di Export menjadi file dengan Format seperti *.PNG, *.JPEG, *.dwg, *.vtx, dan lain sebagainya.
